Controlul terenului deformat: de ce stabilizatorii de frecare depășesc performanța la stoarcerea rocii
Fiecare inginer subteran se lovește în cele din urmă de pământ care refuză să stea nemișcat. Indiferent dacă îl numiți „pămînt care se strânge”, „argilă umflată” sau doar un acoperiș greu, convergent, a face față unui tunel care vrea să se închidă în voi este o durere de cap masivă.
Dacă încercați să luptați cu acest tip de rocă dinamică cu un suport pur rigid-cum ar fi un șurub de bară de armare rigid, complet-chituit-veți ajunge, de obicei, cu oțel spart și cu o șosea eșuată. Stânca are o masă prea mare; va sparge orice refuză să se miște cu el.
Acolo este locul în care stabilizatorii de frecare, cunoscuți universal sub numele de seturi split, își dovedesc valoarea. Ei nu luptă cu mișcarea stâncii; ei îl gestionează. Să ne uităm la geometria și fizica de ce funcționează atât de bine în teren deformat.

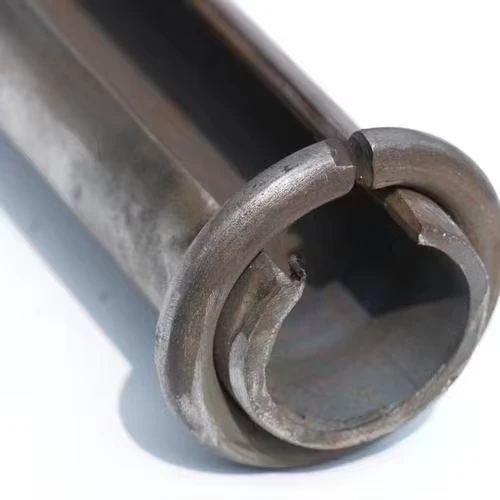

La prima vedere, un set împărțit pare simplu: un tub de oțel în formă de C-cu un capăt conic și un inel-sudat pentru placa de ancorare. Dar ingineria este totul în matematica-secțiunii transversale.
Diametrul exterior al tubului este fabricat în mod intenționat pentru a fi puțin mai mare decât gaura de foraj. Când îl introduceți în gaură (folosind un ciocan pneumatic sau un dispozitiv jumbo), forma C-este forțată să se comprima ușor.
Acest lucru creează frecare radială masivă, continuă de-a lungul întregii lungimi a peretelui găurii de foraj.
Spre deosebire de un șurub mecanic ancorat în punct-, un stabilizator de frecare prinde piatra de sus în jos, distribuind sarcina uniform.
2. Puterea „cederii” (lucrarea cu stânca)
Iată principalul motiv pentru care stabilizatorii de frecare excelează în stoarcerea terenului: pot ceda.
Când straturile înconjurătoare încep să convergă, un șurub rigid din rășină suferă o tensiune de forfecare extremă până când se rupe. Totuși, un set divizat are o supapă de eliberare-încorporată. Dacă mișcarea solului depășește pragul de frecare, tubul interior poate aluneca ușor în gaura de foraj fără a-și pierde capacitatea de reținere.
Absoarbe energia cinetică a rocii în mișcare.
Se deformează grațios menținând în același timp presiunea activă de prindere pe placa de suprafață și pe suprafața stâncii.
În esență, este un amortizor pentru tunelul tău.
În afară de geomecanică, managerii de site iubesc seturile împărțite dintr-un motiv simplu:viteză.
În titlurile de dezvoltare cu ritm rapid-, fiecare minut contează. Șuruburile din rășină necesită găurire, curățare a găurilor, inserarea capsulei, rotire și așteptarea timpului de întărire. Seturi împărțite? Găuriți gaura, duceți șurubul acasă și gata. Nu există perioadă de așteptare pentru chimicale. Pentru sprijin temporar sau stabilizarea imediată a feței imediat după o explozie, nimic nu bate viteza de instalare a unui stabilizator de frecare.
4. Realitatea practică: unde să nu le folosim
A fi sincer cu privire la limitările produsului este ceea ce înseamnă o inginerie bună. Seturile despicate au pereți de oțel mai subțiri în comparație cu șuruburile de bară de armă-pentru sarcini grele.
Dacă aveți de-a face cu ape subterane foarte acide sau umede, seturile despicate din oțel netratate se vor coroda rapid. De aceea, în medii corozive, trebuie să utilizațiSeturi split-dip galvanizate (HDG)..
De asemenea, nu ar trebui să fie prima dvs. alegere pentru încărcări statice masive,-moarte, în roci tari, blocate, unde este strict necesară o legătură rigidă de rășină. Potriviți instrumentul cu geologia.
FAQ
Î: Ce standarde internaționale respectă șuruburile de ancorare cu auto{0}}foraj?
R: Sistemele noastre SDA (inclusiv firul R-și firul T-) sunt fabricate în strictă conformitate cu standardele ISO 10208 și ASTM. Folosim țevi de oțel fără sudură de înaltă-rezistență pentru a asigura o rezistență superioară la tracțiune și curgere pentru proiectele solicitante de minerit și tuneluri.
Î: De ce sunt șuruburile SDA mai eficiente decât șuruburile tradiționale pentru rocă în teren fracturat?
R: Șuruburile tradiționale necesită o gaură pre-forată, care se prăbușește adesea pe teren liber. Sistemul SDA combină forarea, chituirea și ancorarea într-o singură operațiune. Acest lucru elimină necesitatea țevilor de tub și previne prăbușirea forajului, economisind până la 50% din timpul de instalare.
Î: Cum abordează piulițele tale sferice suprafețele neuniforme de rocă?
R: Piulițele noastre sferice-concepute cu precizie (piulițe dom), atunci când sunt asociate cu plăci bombate, permit o compensare unghiulară de 7 până la 10 grade. Acest lucru asigură că șurubul menține o distribuție sigură și perpendiculară a sarcinii chiar și atunci când fața tunelului este neregulată sau neuniformă.
A face față terenului deformat este un joc de fizică, nu de forță brută. Permițând alunecarea controlată, menținând în același timp frecarea radială continuă, seturile split vă oferă o linie de apărare flexibilă și fiabilă împotriva straturilor convergente.
LaZhongfu Mining, ne rulăm stabilizatorii de frecare din oțel-de calitate superioară, cu toleranțe de fante strict controlate. Aceasta înseamnă forță de introducere constantă și frecare de tragere-fiabilă de fiecare dată când introduceți unul pe acoperiș.
Aveți o stare dificilă a terenului pe site-ul dvs.?
[Luați legătura cu echipa noastră de ingineri]. Să vorbim despre diametrele găurilor, grosimile de oțel și specificațiile potrivite pentru stabilizatorul de frecare pentru amenajarea dvs. subterană.
