Secțiunea 1: Rolul crucial al forepolingului: prima ta linie de apărare în construcția tunelurilor
În ingineria tunelurilor, momentul săpăturii este faza cu cel mai mare-risc. Când tunelurile prin teren slab sau fracturat, „coroana” (zona de deasupra feței tunelului) este predispusă la prăbușire imediată. Aici Forepoling Support devine linia de salvare a proiectului.
1. Asigurarea Securității Maxime pentru Lucrători
Siguranța este prioritatea ne-negociabilă în orice proiect subteran. Fără o forepoling adecvată, pot apărea-peșteri neașteptate în timpul sau imediat după excavare, punând vieți în pericol. Forepoling creează o „umbrelă de protecție” (cunoscută și sub denumirea de acoperiș de țeavă sau baldachin) în fața feței tunelului, oferind un mediu sigur pentru lucrători și utilaje pe care să opereze.
2. Prevenirea peșterilor-și așezărilor la sol
O prăbușire nu este doar un pericol pentru siguranță; este un dezastru financiar care provoacă întârzieri masive ale proiectelor. Suportul de forepoling limitează deformarea rocii din jur și a solului. Prin consolidarea solului înainte de a fi perturbat de excavare, acesta menține integritatea structurală a arcului tunelului și previne așezarea la suprafață-care este deosebit de critică în tunelurile urbane din apropierea clădirilor sau infrastructurii existente.
3. Perspectiva producătorului: stabilitatea începe cu un suport de încredere
În calitate de producător specializat de sisteme de suport pentru tuneluri, înțelegem că forepolingul nu este doar un proces-ci o lovitură preventivă- împotriva incertitudinii geologice. Indiferent dacă aveți de-a face cu nisip afânat, rocă fracturată sau straturi purtătoare de apă-, alegerea materialului suport determină succesul stabilizării. Această necesitate pentru o asistență rapidă, fiabilă și de mare-rezistență este exact motivulȘuruburi de ancorare auto-foranteau devenit standardul industrial pentru forepoling modern.
Secțiunea 2: Când esteAncoră cu auto-forareForepoling ne-negociabil? (Provocări geologice)
În condiții ideale de stâncă, susținerea tunelului este simplă. Cu toate acestea, infrastructura modernă necesită adesea tuneluri pe terenuri complexe și „dificile”. În aceste scenarii specifice, șuruburile tradiționale pre-găurite eșuează șiSistem de ancorare cu auto{0}forare (SDA).devine esenţială pentru forepoling.
1. Teren liber și pliabil
Cel mai mare inamic al tunelurilor este un „foraj care se prăbușește”. În nisip, pietriș sau mâl, gaura se închide aproape imediat ce burghiul este retras.
Provocarea:Șuruburile tradiționale necesită introducerea unui orificiu stabil. Dacă gaura se prăbușește, pur și simplu nu puteți instala suportul.
Soluția SDA:Deoarece SDA acționează atât ca șirul de foraj, cât și ca ancoră,nu este necesară carcasă. Îl forezi în pământ și îl lași acolo. Rezolvă problema „imposibilă-de-foraj” într-un singur pas.
2. Roci fracturate și zone de falie
Când tunelurile prin zonele de falii tectonice, roca este adesea foarte fracturată și imprevizibilă.
Provocarea:Roca fracturată poate duce la „burghii blocați” sau la chituirea neuniformă, lăsând goluri periculoase în spatele căptușelii tunelului.
Soluția SDA:Miezul gol al SDA permitechituire de{0}}înaltă presiune. Chitul curge prin bit și umple fiecare crăpătură și fisură din roca fracturată din jur, transformând o grămadă liberă de pietre într-un „arc de rocă” solid, întărit.
3. Pânza înaltă a apei subterane
Pătrunderea apei poate transforma solul în noroi, reducând drastic capacitatea de auto{0}}susținere a solului.
Provocarea:Apa curgătoare spălă materialul liber și împiedică lipirea ancorelor standard.
Soluția SDA:Folosind sistemul SDA cu tehnici specializate de chituire (cum ar fi forarea și chituirea simultană), ancora creează o zonă impregnată cu chit-care acționează ca unbarieră de apă, stabilizând fața și etanșând scurgerile simultan.
4. Tuneluri urbane cu suprasarcină redusă
În mediile urbane, tunelurile sunt adesea construite aproape de suprafață, direct sub clădiri și utilități.
Provocarea:Chiar și mișcarea minoră a solului poate provoca fisuri catastrofale de suprafață sau prăbușirea clădirii.
Soluția SDA:SDA forepoling prevedesprijin imediat, rigid. Deoarece nu există „timp de așteptare” între forare și introducerea unui șurub, solul este întărit înainte de a avea șansa să se așeze, asigurând siguranța infrastructurii orașului de deasupra.
Secțiunea 3: Ancore cu auto-forare (SDA) vs. Ancore tradiționale: câștiguri de eficiență
Atunci când aleg suport pentru forepoling tunel, mulți contractori compară prețul pe unitate. Cu toate acestea, adevărata valoare se găsește în costul total de instalare și în timpul economisit. Să comparăm auto-Drilling Anchor (SDA) cu metodele tradiționale (cum ar fi ancorele cu bară solidă sau ancorele SN).
1. Procesul „3-în-1” vs. Instalare în mai mulți pași
Metoda traditionala:Necesită găurirea găurii → retragerea garniturii de foraj → introducerea șurubului de ancorare → injectarea chitului. În terenul prăbușit, acest lucru necesită adesea o sumă suplimentarăconductă de carcasă, care dublează munca.
Sistem SDA:Combineforare, chituire și ancorareîntr-o singură operație. Tija de ancorare acționează ca și garnitura de foraj, cimentul este pompat prin miezul gol, iar buricul este sacrificial.
Rezultatul:SDA poate fi instalatDe 2 până la 3 ori mai rapiddecât șuruburile tradiționale.
2. Rezolvarea problemei „Stabilitatea forajului”.
Metoda traditionala:În sol afânat sau rocă fracturată, gaura se prăbușește în momentul în care burghiul este îndepărtat. Re-forarea sau utilizarea carcasei scumpe devine necesară, ceea ce duce la întârzieri masive ale proiectelor.
Sistem SDA:Deoarece tija de ancorare rămâne în gaură de la început până la sfârșit, gauranu are niciodată șansa să se prăbușească. Este singura modalitate fiabilă de a vă asigura că o ancoră pe toată lungimea-este instalată pe teren dificil.
3. Calitate superioară de chituire
Metoda traditionala:Introducerea unui șurub într-o gaură pre-forată lasă adesea pungi de aer sau goluri, reducând puterea de legătură dintre șurub și sol.
Sistem SDA:Chitul de-înaltă presiune curge prin centrul barei tubulare și iese pe burghiu. Acest lucru asigură ca mortarul umple fiecare gol dinde jos în sus, creând o legătură densă,{0}}de mare putere cu solul înconjurător.
| Dimensiune | OD(MM) | ID(MM) | Sarcină finală (KN) | Sarcina de randament (MM) | Greutate (KG/M) |
| R25-14 | 25 | 14 | 200 | 150 | 2.3 |
| R32L-22 | 32 | 22 | 210 | 160 | 2.8 |
| R32N-21 | 32 | 21 | 280 | 230 | 2.9 |
| R32N-18.5 | 32 | 18.5 | 280 | 230 | 3.4 |
| R32S-17.5 | 32 | 17.5 | 360 | 280 | 3.5 |
| R32S-15 | 32 | 15 | 360 | 280 | 4.1 |
| R38N-21 | 38 | 21 | 500 | 400 | 4.8 |
| R38N-19 | 38 | 19 | 500 | 400 | 5.5 |
| Direcția firului | Mâna stângă | ||||
Secțiunea 4: Anatomia unui sistem-SDA de înaltă performanță
Tehnologia tijei de ancorare cu auto-forare integrează funcțiile de găurire, chituire și ancorare într-o singură unitate. Când este folosită în subteran: În al doilea rând, tija de ancorare funcționează ca o țeavă de chituire. Manșonul de conectare pentru foraj este înlocuit cu un manșon de conectare pentru chituire, permițând tijei de ancorare să livreze rășină, nămol de ciment sau materiale similare în gaura de foraj ca o țeavă de chituire tradițională,
permițând ancorarea pe toată-lungimea sau extinsă.
1. Burghiul de sacrificiu
„Inima” procesului de foraj. Deoarece bitul este lăsat în pământ (sacrificat), acesta trebuie să fie atât rentabil, cât și foarte eficient.
Tipuri:În funcție de geologie, oferim diverse modele:
EX/ES (Oțel întărit):Pentru sol afânat și argilă.
EY/EXX (carbură de tungsten):Pentru rocă fracturată și straturi mai dure.
Avantajul producătorului:Oferim diferite modele de găuri de spălare pentru a ne asigura că fluxul de mortar nu este niciodată blocat în timpul forării.
2. Bara de ancorare goală
Acesta este principalul element structural care asigură atât conducta de foraj, cât și armătura finală.
Tipuri de fire:Le producem pe amândouăfir R-(fir de frânghie) șiT-fir(filet trapezoidal), compatibil cu standardele internaționale (cum ar fi ISO 10208).
Rezistenţă:Fabricat din țevi de oțel-sudate sau fără sudură de înaltă rezistență, oferind o rezistență excelentă la tracțiune și la curgere.
Durabilitate:Filetul continuu permite tăierea sau cuplarea barei în orice punct, oferind flexibilitate maximă la fața locului.
3. Cuplajul
Forepoling necesită adesea ancore mai lungi decât o singură bară de 3 sau 4 metri.
Funcţie:Cuplajul permite îmbinarea mai multor bare pentru o armare profundă.
Precizie:Cuplajele noastre au un „oprire” intern pentru a asigura ca barele să se lovească una de cealaltă, permițând transmiterea directă a energiei de impact de la burghiu la burghiu.

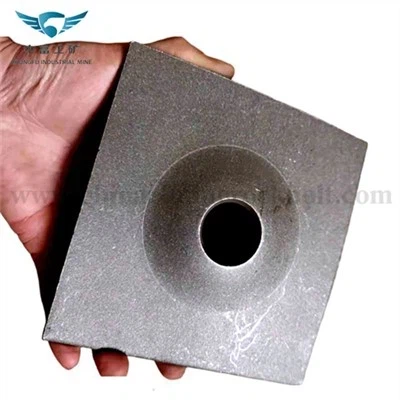

4. Placa de ancorare și piuliță
Odată ce chitul s-a întărit, aceste componente transferă sarcina de pe suprafața de rocă la ancora.
Nuca:De obicei, o piuliță sferică sau hexagonală, concepută pentru a gestiona strângerea-cu cuplu mare.
Farfuria:Disponibil în forme plate sau bombate pentru a se adapta suprafețelor inegale ale tunelului și abaterilor unghiulare.
(Notă de calitate a producătorului):
La fabrica noastră, nu vindem doar piese; vindem asistem potrivit.
Compatibilitate:Fiecare lot este testat pentru a se asigura că firele de cuplare se potrivesc perfect cu barele.
Personalizare:Aveți nevoie de o anumită lungime sau de un burghiu personalizat pentru un tip unic de sol? Îl putem fabrica conform specificațiilor dumneavoastră exacte.
În formațiunile de rocă neconsolidate sau unde roca este foarte fracturată sau prezentă în depozitele de scarp de falie, forarea forajelor stabile este extrem de dificilă; metoda de construcție convențională de găurire mai întâi și de instalare a șuruburilor (sau cablurilor) ulterior nu poate fi implementată. În minele de cărbune, aceste condiții se manifestă în primul rând sub următoarele aspecte:
01
Exploatare cu perete lung
Practicile actuale de exploatare cu pereți lungi lasă de obicei stâlpi mici de cărbune care măsoară 3 până la 5 metri. În multe cazuri, acești stâlpi sunt foarte fracturați, punând provocări semnificative pentru instalarea suportului tijei de ancorare. În unele cazuri, forajul se prăbușește imediat după ce tija de foraj este retrasă, făcând imposibilă instalarea tijei de ancorare.
02
Tunnel prin falii sau zone fracturate
În aceste condiții, acoperișul tunelului se va prăbuși odată expus, fiind necesară consolidarea în avans a rocii din jur. Datorită naturii foarte fracturate a masei de rocă, instalarea șuruburilor de rocă convenționale este extrem de dificilă.
03
Tratamentul Rock Heave în tunelurile de rocă moale
Abordarea arcuirii stâncii la podeaua tunelului a fost mult timp o provocare majoră în sprijinirea rocii moi. Din cauza dificultății de a găuri în podea, această problemă a rămas nerezolvată pentru o perioadă lungă de timp. Tehnologia de auto-întărire a șuruburilor oferă o soluție eficientă.
04
Întreținerea tunelurilor în roca înconjurătoare fracturată
După o perioadă de utilizare, drumurile necesită adesea întreținere din cauza deformării semnificative care nu îndeplinește cerințele de producție. Astfel de drumuri prezintă în mod obișnuit zone de deteriorare extinse, cu rocă înconjurătoare slabă și fragmentată, ceea ce face forarea extrem de dificilă.
FAQ
Î: Ce standarde internaționale respectă șuruburile de ancorare cu auto{0}}foraj?
R: Sistemele noastre SDA (inclusiv firul R-și firul T-) sunt fabricate în strictă conformitate cu standardele ISO 10208 și ASTM. Folosim țevi de oțel fără sudură de înaltă-rezistență pentru a asigura o rezistență superioară la tracțiune și curgere pentru proiectele solicitante de minerit și tuneluri.
Î: De ce sunt șuruburile SDA mai eficiente decât șuruburile tradiționale pentru rocă în teren fracturat?
R: Șuruburile tradiționale necesită o gaură pre-forată, care se prăbușește adesea pe teren liber. Sistemul SDA combină forarea, chituirea și ancorarea într-o singură operațiune. Acest lucru elimină necesitatea țevilor de tub și previne prăbușirea forajului, economisind până la 50% din timpul de instalare.
Î: Cum abordează piulițele tale sferice suprafețele neuniforme de rocă?
R: Piulițele noastre sferice-concepute cu precizie (piulițe tip cupolă), atunci când sunt asociate cu plăci bombate, permit o compensare unghiulară de 7 până la 10 grade. Acest lucru asigură că șurubul menține o distribuție sigură și perpendiculară a sarcinii chiar și atunci când fața tunelului este neregulată sau neuniformă.
